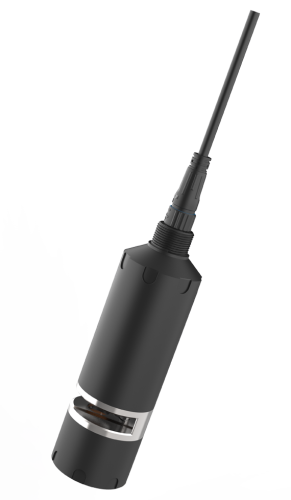

NSDD6 多光谱工业水质传感器
NSDD6是一种可自清洁的光谱水质传感器，可以实时检测水质化学、物理等多个指标。传感器不消耗任何化学试剂，不对水质产生任何二次污染，可广泛应用于地表水、工业污水、生活污水、污水处理装置出水等水质检测应用中。通过该传感器用户可实时获取所检测水质的多种参数，及时准确地判断水质状况。。
功能特性
● 多参数在线检测，最多可以同时检测6种水质指标
● 非接触光谱检测
● 无耗材，避免二次污染
● 温度校正
● 低功耗
● 远距离RS485 通讯
● 自动物理清洁
检测指标
TOC
COD
色度
浊度
UV254
温度
应用领域
工业环保双场景・灵活部署・稳定监测
NSDD6 采用一体化集成设计，内置自动清洁装置，通过硅胶清洁刷有效清除探头表面附着物与生物膜，大幅降低维护频率，保障长期在线监测数据的准确性与稳定性。传感器配备标准 G3/4 螺纹接口，可适配各类排污口、监测井、河道固定监测点及地表水断面监测设备，支持壁挂式、浸入式、管道式等多种安装方式，无需复杂改造即可快速部署，完美契合工业生产过程水质监控、环保排污合规监测、河道生态监测及地表水质量评估等多工况需求。
耐腐定制・适配复杂介质・合规达标
机身采用 316L 不锈钢与 POM 工程塑料复合结构，316L 不锈钢确保机身强度与耐腐蚀性，POM 材质优化密封性能，双重保障下可从容应对工业污水、高盐高浊废水、酸碱腐蚀性介质及自然地表水等复杂水体环境，杜绝材料析出造成的二次污染，满足饮用水源地、食品加工、化工生产等对水质卫生性要求较高的场景。支持根据用户特殊工况（如强腐蚀、高压力环境）定制机身材料与密封结构，精准匹配工业污水排放达标监测、河道水质动态监测、地表水断面常规监测等场景的严苛标准，助力用户高效合规。
| ● 农村分散式污水处理装置 | |
| ● 污水处理厂 | |
| ● 工业污水检测 | |
| ● 生活污水检测 | |
| ● 地表水水质检测 | |
| ● 河道排污口监控 | |
| ● 河长制河道断面监控 |

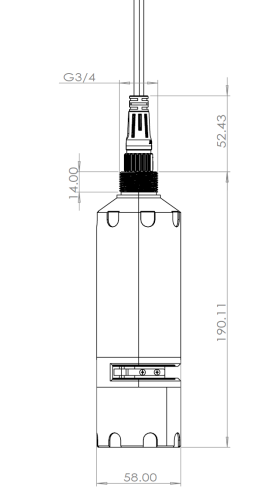

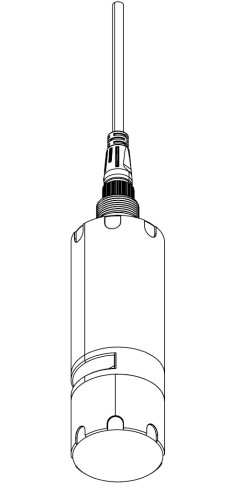

结构尺寸
技术参数
极限参数
| 参数 | 符号 | 数值 | 单位 |
| 供电电压 | Vcc | 9-36 | V |
| 最大工作电流(清洁时) | I_max_C | 450 | mA |
| 最大工作电流(非清洁) | I_max | 75 | mA |
| 最大功耗(清洁时) | P_max_C | 5.4 | W |
| 最大功耗(非清洁) | P_max | 0.9 | W |
| 数字端口电压 | Vio | 5.5 | V |
| 工作环境温度 | Topr | 0…60 | ℃ |
| 存储温度范围 | Tstg | -20 … 70 | ℃ |
| 管路水压范围 | Pre | 1 | Bar |
| 最高检测频率 | FD_max | 20s/次 | / |
*超出上表中的使用条件可能导致传感器永久损坏！
电气接口

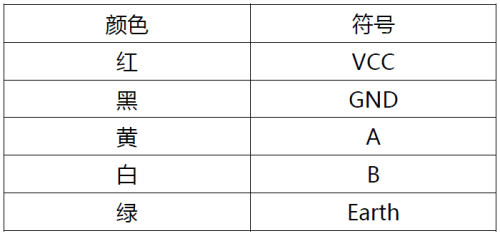

传感器采用5芯线缆，线缆定义说明如下：

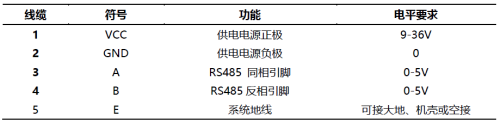

接口电气参数要求如下：
备注：
- 传感器内置隔离电源，通信接口采用光耦隔离
- 稳定的供电电源对检测器的检测准确度和稳定性影响很大，电源纹波建议控制在100mv以内
- 数字接口的电平最高值不应超过5.5V
详细参数
|
参数 |
符号 |
MIN |
TYP |
MAX |
Unit |
说明 |
|
工作电压 |
Vcc |
9 |
12 |
36 |
V |
|
|
工作电流 |
Iop |
70 |
75 |
80 |
mA |
检测进行中 |
|
400 |
450 |
500 |
mA |
清洁工作中 |
||
|
待机电流 |
Is |
55 |
60 |
65 |
mA |
|
|
数字接口电压 |
Vio |
V |
||||
|
通信距离 |
D |
/ |
1.5 |
1000 |
m |
|
|
通信波特率 |
BD |
/ |
9600 |
/ |
bps |
|
|
响应时间 |
T |
/ |
1 |
3 |
S |
|
|
恢复时间 |
T_r |
15 |
20 |
/ |
S |
|
|
连续测量间隔 |
T_in |
/ |
20 |
/ |
S |
|
|
TOC指标 |
量程 |
0 |
300 |
mg/L |
||
|
分辨率 |
/ |
0.01 |
/ |
mg/L |
||
|
一致性 |
-(0.1+R5%) |
+(0.1+R5%) |
mg/L |
k=2，备注1 |
||
|
重复性 |
-0.04 |
0.04 |
||||
|
准确度 |
-10%F.S. |
10%F.S. |
mg/L |
备注2 |
||
|
COD指标 |
量程 |
0 |
800 |
mg/L |
||
|
分辨率 |
/ |
0.01 |
/ |
mg/L |
||
|
一致性 |
-(0.1+R5%) |
+(0.1+R5%) |
mg/L |
k=2，备注1 |
||
|
重复性 |
-0.04 |
0.04 |
mg/L |
|||
|
准确度 |
-10%F.S. |
10%F.S. |
mg/L |
备注2 |
||
|
浊度 |
量程 |
0 |
3000 |
NTU |
||
|
分辨率 |
0.01 |
NTU |
||||
|
一致性 |
-(0.2+R5%) |
+(0.2+R5%) |
NTU |
|||
|
重复性 |
-0.5 |
0.5 |
NTU |
|||
|
准确度 |
-5%F.S. |
5%F.S. |
NTU |
|||
|
色度 |
量程 |
0 |
1000 |
度 |
||
|
分辨率 |
0.01 |
度 |
||||
|
一致性 |
-(0.2+R5%) |
+(0.2+R5%) |
度 |
|||
|
重复性 |
-0.5 |
0.5 |
度 |
|||
|
准确度 |
-10%F.S. |
10%F.S. |
度 |
|||
|
UV254指标 |
量程 |
0 |
5 |
AU/cm |
||
|
分辨率 |
/ |
0.0001 |
/ |
AU/cm |
||
|
一致性 |
-0.001 |
+0.001 |
k=2 |
|||
|
重复性 |
-0.001 |
+0.001 |
||||
|
准确度 |
-10%F.S. |
10%F.S. |
||||
|
温度
|
量程 |
0 |
80 |
℃ |
||
|
分辨率 |
/ |
0.01 |
/ |
℃ |
||
|
一致性 |
-0.5 |
+0.5 |
℃ |
|||
|
重复性 |
-0.2 |
+0.2 |
℃ |
|||
|
准确度 |
-0.5 |
+0.5 |
℃ |
|||
|
工作环境温度 |
Topr |
0 |
25 |
50 |
℃ |
|
|
检测水样温度 |
Ts |
0 |
25 |
80 |
℃ |
|
|
存储温度 |
Tstg |
-10 |
25 |
70 |
℃ |
|
|
工作水压 |
Pre |
0 |
1 |
Bar |
||
|
外壳防护等级 |
/ |
IP68 |
/ |
|||
|
尺寸 |
/ |
φ58X203 |
/ |
mm |
||
|
重量 |
/ |
580 |
/ |
g |
可选定制范围
在标准品无法满足您的需求时，我们可为您提供一定程度的定制服务，可定制的范围如下：
| 外壳材质 | 铁氟龙、PPS、铝合金等 |
| 量程范围 | 具体请与销售人员联系 |
| 线缆/接口 | 具体请与销售人员联系 |
可选配件
可选的标准配件列表
| 标准安装支架 | |
 |

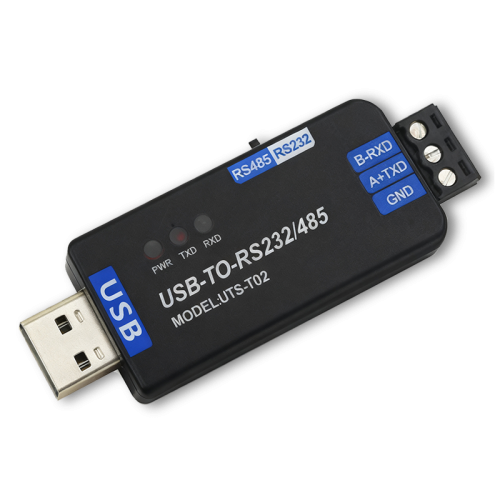

USB TO S485模块 |
